CFG file format¶
[@TSUTSUJI_GENERAL]¶
owntrack¶
type: string
自軌道として扱うtrackkey
unit_length¶
type: float
各軌道について軌道座標を計算する間隔 [m]
デフォルトでは1 [m]
この数値によって軌道位置の計算精度が決まる
極端に小さな値を設定すると、計算に必要なメモリ、時間が大幅に増えるので注意
offset_variable¶
type: string
変換結果の距離程を
$offset_variable + distance;の形で表すときの変数名。省略した場合はdistanceのみで表す。
origin_distance¶
type: float
offset_variableで指定した変数に代入する数値
output_path¶
type: filepath
変換結果を保存するディレクトリへのパス
cfgファイルが置かれた場所からの相対パスで記述する
省略した場合は
./result
backimg¶
type: filepath
線形データ読み込み時に表示する背景画像設定ファイルへのパス
オプションメニュー -> Save Backimg... で出力したファイルを指定する
backimg_height¶
type: filepath
高度ウィンドウへ表示する背景画像設定ファイルへのパス
高度メニュー -> Save Backimg... で出力したファイルを指定する
output_digit¶
type: int
マップファイル出力時の各パラメータ小数点以下桁数
デフォルトでは 3
check_u¶
type: bool

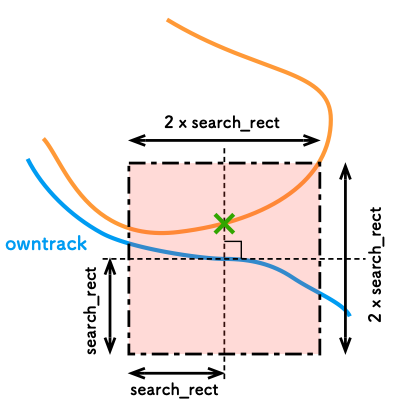

自軌道法線に対して対象軌道が2回交差するかどうか（下図参照）を判別するルーチンを実行する場合はTrue
デフォルトでは True
limit_curvatureradius¶
type: float
出力する相対半径の上限値を設定する
計算結果の絶対値がこの値を超えた場合、相対半径は0として出力される
デフォルトでは 1e4
[trackkey]¶
trackkey : 読み込む軌道データに与える軌道キー
@KML_ で始まる文字列を指定した場合、 file で指定したkmlファイルから座標データを読み込む
@CSV_ で始まる文字列を指定した場合、 file で指定したcsvファイルから座標データを読み込む
mapファイルから軌道データを読み込む場合、軌道キーの先頭に @ は使用できない
file¶
type: filepath
trackkey として読み込むファイルパス
指定できるファイルのフォーマットについては 軌道データ形式 を参照
省略不可
absolute_coordinate¶
type: bool
軌道始点座標の指定方法
True: 絶対座標系
False: 別軌道のある距離程を基準とした座標系
parent_track で指定した軌道の距離程origin_kilopost の座標を原点として、x ,y ,z で指定した距離オフセットした位置を軌道始点とする
kml/csvファイルから読み込んだ軌道に対しては True のみ有効
parent_track¶
type: string
座標系の原点となる軌道のtrackkey
absolute_coordinate == Falseの場合にのみ有効
origin_kilopost¶
type: float
座標系の原点となる距離程
absolute_coordinate == Falseの場合にのみ有効
x¶
type: float
軌道始端座標のx成分 [m]
y¶
type: float
軌道始端座標のy成分 [m]
z¶
type: float
軌道始端座標のz成分 [m]
angle¶
type: float
軌道始端における進行方向 [°]
absolute_coordinate = True の場合、絶対座標系のz軸方向を0とする
absolute_coordinate = False の場合、相対座標系のz軸方向(指定された距離程での軌道の向き)を0とする
x, y, z, angle については下図を参照
下図のTrack A, B始端座標について
Track Aの(x, y, z, φ) = (0, y0, z0, 0)
Track Bの(x, y, z, φ) = (x0, y0, z0, φ0)
isowntrack¶
type: bool
この軌道を自軌道とする場合にTrue
[@TSUTSUJI_GENERAL]のowntrackを設定した場合は記述不要
両方を記述した場合は最後に記述したものが反映される
kml/csvファイルから読み込んだ軌道に対しては無効
endpoint¶
type: float
軌道終点の距離程 [m]
supplemental_cp¶
type: float, float, ..., float
制御点として追加する距離程
コンマ区切りリストで記述する
注目している軌道基準での該当する距離程でTrack構文を出力する
color¶
type: string
軌道プロット時の線色
16進数カラーコード('#rrggbb')または色名で指定
デフォルトでは読み込んだ軌道ごとに下記の順序で設定
指定できる色名
calc_relrad¶
type: bool
相対半径を出力するかどうか設定する
デフォルトではFalse
出力されるTrack構文の相対半径は全て0となる
kml/csvファイルに対する軌道のみ有効
mapelement_enable_x¶
type: bool
他軌道構文として出力する際、 Track[key].X 要素を出力するかどうか設定する
デフォルトではTrue
mapelement_enable_y¶
type: bool
他軌道構文として出力する際、 Track[key].Y 要素を出力するかどうか設定する
デフォルトではTrue
mapelement_enable_cant¶
type: bool
他軌道構文として出力する際、 Track[key].Cant.Interpolate 要素を出力するかどうか設定する
デフォルトではTrue
mapelement_enable_interpolate_func¶
type: bool
他軌道構文として出力する際、 Track[key].Cant.SetFunction 要素を出力するかどうか設定する
デフォルトではTrue
mapelement_enable_center¶
type: bool
他軌道構文として出力する際、 Track[key].Cant.SetCenter 要素を出力するかどうか設定する
デフォルトではTrue
mapelement_enable_gauge¶
type: bool
他軌道構文として出力する際、 Track[key].Cant.SetGauge 要素を出力するかどうか設定する
デフォルトではTrue
[@MAPTILE]¶
longitude¶
type: float
tsutsuji上の座標(x0, y0)に対応するマップタイルの経度 [deg]
東経を正とする
default: 139.741357472222222
latitude¶
type: float
tsutsuji上の座標(x0, y0)に対応するマップタイルの緯度 [deg]
北緯を正とする
default: 35.6580992222222222
Note
経度・緯度が度(°), 分(′), 秒(″)で表されている場合は度に変換すること
変換式: a°b′c″ に対して a + (b + c/60)/60 [deg]
x0¶
type: float
マップタイル上の位置(longitude, latitude)に対応するtsutsuji上の座標x成分 [m]
default: 0
y0¶
type: float
マップタイル上の位置(longitude, latitude)に対応するtsutsuji上の座標y成分 [m]
default: 0
alpha¶
type: float
Tsutsuji起動時のマップ透過率 [0-1]
default: 1.0
zoomlevel¶
type: float
Tsutsuji起動時のズームレベル [0-18]
default: 15
template_url¶
type: string
XYZ形式で記述されたマップタイルのテンプレートURL
国土地理院タイル
標準地図なら https://cyberjapandata.gsi.go.jp/xyz/std/{z}/{x}/{y}.png
空中写真なら https://cyberjapandata.gsi.go.jp/xyz/seamlessphoto/{z}/{x}/{y}.jpg
その他の国土地理院タイルについては https://maps.gsi.go.jp/development/ichiran.html を参照
OpenStreetMapなら https://tile.openstreetmap.jp/{z}/{x}/{y}.png
XYZ形式であれば、国土地理院タイル以外の任意のサービスを利用できる(はず)
default: なし
toshow¶
type: bool
Tsutsuji起動時にMaptileを有効化する場合にTrue
default: False
autozoom¶
type: bool
Tsutsuji起動時にautozoomを有効化する場合にTrue
default: False
